SISTEMA “VENTIL-ROOM ®” – VR- 200/400/600/800/1000
VENTILAZIONE NATURALE DEGLI EDIFICI, SCUOLE, AULE, PALESTRE, HALL, LABORATORI, UFFICI, SALE RIUNIONI, ETC.
Il sistema “Ventil-Room ®” è stato studiato per utilizzare al meglio la “ventilazione naturale controllata” degli edifici, evitando di consumare energia elettrica per la circolazione dell’aria esterna di rinnovo introdotta negli ambienti.
L’impiego della “ventilazione naturale” e il controllo microclimatico interno, sono stati approfonditi negli ultimi decenni anche in relazione ad una crescente attenzione alla progettazione sostenibile degli edifici, al risparmio energetico, al comfort interno, alla sempre più presenza degli inquinanti “indoor” di varia provenienza.
Negli ambienti chiusi e non arieggiati, si concentrano molti inquinanti rispetto all’aria esterna, saturandosi di sostanze nocive pericolose per la salute, quali: polveri, composti organici volatili, formaldeide, muffe, batteri, virus, CO2, etc, che costituiscono un “aerosol” preoccupante ed eliminabile solo attraverso un numero elevato di ricambi dell’aria ambiente.
Il sistema “Ventil-Room ®” utilizza la “ventilazione naturale” attraverso lo scambio d’aria che si innesca naturalmente tra l’interno e l’esterno degli edifici, per differenza di temperatura e di pressione dell’aria.
Alla nostra latitudine, tale evento si manifesta specialmente nei mesi invernali e primaverili in cui le temperature dell’aria esterna sono inferiori alle temperature dell’aria interna, creando un flusso verso gli ambienti che viene successivamente espulsa all’esterno attraverso griglie di scarico dell’aria esausta.
Con i sistemi di riscaldamento “convettivi” (radiatori, ventilconvettori, etc.) che generano aria calda circolante negli ambienti, l’aria esterna per la “ventilazione naturale” con temperatura < 10°C verrà riscaldarla alla stessa temperatura dell’ambiente 20-22°C, anche per evitare discontinuità del “comfort” in ambiente.
In alternativa ai sistema “convettivi”, la nostra società ha sviluppato il sistema a ”parete radiante”,“Ecotermo”, in cui la struttura muraria è riscaldata direttamente con tubi circolanti acqua calda, posti sotto intonaco; l’introduzione in ambiente dell’aria esterna per la ventilazione, non modifica le condizioni di “comfort” precedentemente ottenute, ma ottiene un ulteriore beneficio, grazie alla disponibilità di aria più fresca e ricca di ossigeno.
Il sistema “Ventil-Room ®” prevede la disponibilità di n°5 modelli standard di apparecchiature:
| Modelli | VR-200 | VR-400 | VR-600 | VR-800 | VR-1000 |
|---|---|---|---|---|---|
| Portata aria: m3/h | 200 | 400 | 600 | 800 | 1000 |
| Tensione di regolazione, V : | 4 | 4 | 4 | 4 | 6 |
| Assorbimento elettrico: W | 10 | 13 | 15,7 | 26 | 46 |
| Livello potenza sonora, dB(A): | 37 | 38 | 42 | 48 | 55 |
| Livello potenza sonora, dB(A): | 29 | 30 | 34 | 40 | 47 |
| Livello potenza sonora, dB(A): | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 |
| Ventilazione ibrida, N°Ric./h : | 5,0 | 5,0 | 5,0 | 5,0 | 5,0 |
| Superficie netta ambiente, m2 : | 20 | 30 | 40 | 60 | 70 |
E’ possibile costruire apparecchi di maggiori prestazioni in relazione alla tipologia delle utenze e al volume dell’ambiente da trattare.
In alternativa ai sistema “convettivi”, la nostra società ha sviluppato il sistema a ”parete radiante”,“Ecotermo”, in cui la struttura muraria è riscaldata direttamente con tubi circolanti acqua calda, posti sotto intonaco; l’introduzione in ambiente dell’aria esterna per la ventilazione, non modifica le condizioni di “comfort” precedentemente ottenute, ma ottiene un ulteriore beneficio, grazie alla disponibilità di aria più fresca e ricca di ossigeno.
Il sistema “Ventil-Room ®” prevede la disponibilità di n°5 modelli standard di apparecchiature:

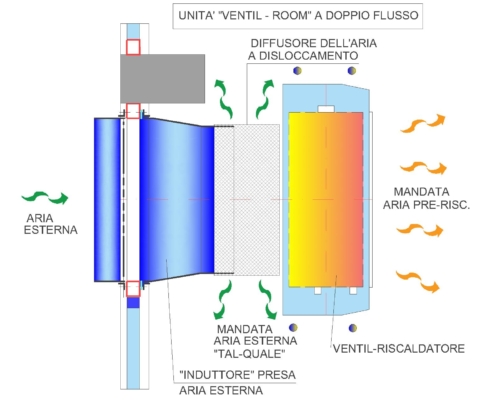

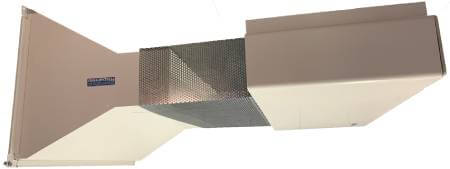

Il sistema “Ventil-Room ®” prevede un’apertura per la presa di aria esterna, in genere sul serramento o sulla parete esterna, dove è localizzato l’induttore venturimetrico, che provvede ad inviare l’aria esterna al diffusore a “dislocamento” per il successivo invio in ambiente.

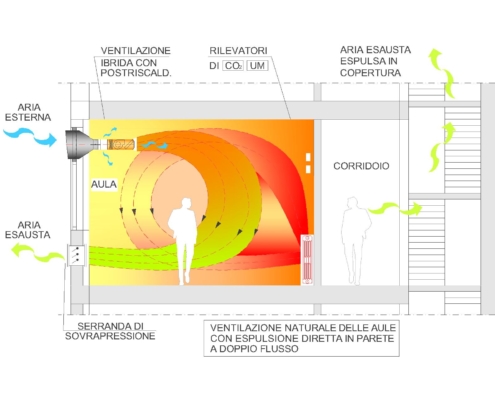

Attraverso il diffusore, l’aria viene distribuita in due flussi uguali ed uniformi che eseguono il lavaggio dell’intero ambiente, al termine del percorso, l’aria “esausta” viene espulsa all’esterno attraverso le due griglie poste nella parte bassa della parete.
Il sistema “Ventil-Room ®” è ad un solo “flusso d’aria” evita qualsiasi possibilità di contatto fra l’aria esterna pulita e l’aria esausta carica di inquinanti, come avviene in genere nei sistemi con flusso incrociato “VMC”.
Con condizioni climatiche esterne sfavorevoli, che limitano la portata di ventilazione naturale dell’aria al di sotto del 50% della “portata nominale”, il sistema avvia l’unità di soccorso “ventil-riscaldatore” che provvede a ripristinare la portata d’aria di progetto
Questo dispositivo ha una valenza importante, nei periodi “pandemici”, ove è necessaria una maggiore portata dell’aria di ventilazione.
Le apparecchiature del sistema “Ventil-Room ®” possono essere inserite successivamente, in modo organico nel più ampio sistema “Ventil-Building ®” di nostra progettazione.
Il sistema “Ventil-Room ®” si caratterizza per le seguenti condizioni di esercizio:
- Il funzionamento è progettato per mantenere l’aria interna, pulita e priva di inquinanti
- Attivazione in “manuale” o “automatico” con programmazione “giornaliera” e “settimanale” del funzionamento.

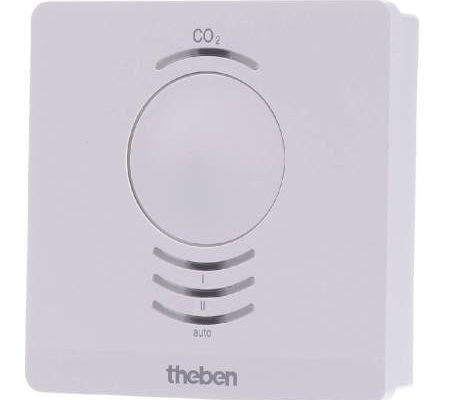

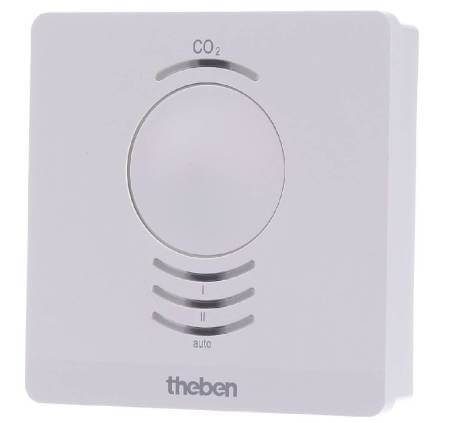

- Registrazione dei “valori” misurati
- Installazione in ambiente di “tablet” per la misurazione e registrazione delle misure
- Regolazione della portata d’aria in espulsione, tramite intervento sulle “serrande” poste in serie alle griglie di espulsione
- Relazione tecnica periodica del mantenimento delle condizioni ambientali, specie nei periodi “pandemici”
L’adozione della “ventilazione naturale” “Ventil-Room ®” assicura l’ottenimento dei seguenti importanti benefici:
- Garantisce il ricambio d’aria costante ed uniforme degli ambienti chiusi
- Assicura aria sempre rinnovata e ricca di ossigeno
- Riduce la CO2 a valori non superiori 800 ppm.
- Regola la temperatura interna dei locali
- Contribuisce a ridurre l’umidità interna a valori non superiori al 50% UR.
- Elimina la presenza di virus, batteri ed altri inquinanti
- Provvede a filtrare l’aria esterna da polveri sottili e pollini
- Elimina fumi e cattivi odori
- Riduce i consumi di energia elettrica
- Assicura condizioni interne di “comfort” climatico e silenziosità degli ambienti
Differenze importanti fra il sistema “Ventil-Room ®” e i sistemi VMC “ventilazione meccanica controllata” noti ed impiegati per la ventilazione degli appartamenti.
Il sistema VMC, è del tipo a “flussi incrociati”, l’aria fresca di mandata e l’aria esausta carica degli inquinanti, si incrociano all’interno dell’apparecchiatura per il trattamento dei due flussi, con pericolo di ricircolo e miscelazione dell’aria esausta con l’aria fresca di mandata.
- Nel sistema VMC, i componenti sono raccolti in un unico “contenitore”, posto in una zona ben definita del locale, che favorisce il “by-pass” (miscelazione) fra i due flussi convogliati nello stesso punto.
- La distribuzione dell’aria esterna di rinnovo nell’ambiente è ostacolata dai due flussi che hanno una unica origine di partenza
- Il VMC dispone di due ventilatori di spinta dei due flussi, alimentati con energia elettrica, a differenza del “Ventil-Room ®” a circolazione naturale dell’aria a consumo di energia “zero”.
- Difficoltà ad eseguire la “manutenzione ordinaria” e la disinfezione dei VMC, specie nei periodi con circolazione di “virus” e “batteri”
Viceversa, il “Ventil-Room ®” prevede l’espulsione dell’aria esausta attraverso le griglie poste nel muro, in questo caso la disinfezione avviene allo stesso modo dell’arredamento.
