SISTEMA “VENTIL-ROOM ® ” IBRIDO
“VENTILAZIONE NATURALE CONTROLLATA (VNC)” DELLE AULE E DEGLI AMBIENTI SCOLASTICI
Il sistema “Ventil-Room ®” è stato studiato per la “ventilazione naturale e controllata” delle aule scolastiche ed altri ambienti simili.
L’occasione deriva dalla consapevolezza che l’apporto di aria fresca esterna per la “ventilazione naturale” delle aule, non può più essere demandata all’occasionale apertura delle finestre, ma ad un sistema coordinato, per rispondere alle varie situazioni ambientali.
Tale considerazione, si concretizza in prima analisi, nel separare la ventilazione naturale degli ambienti, dai sistemi tradizionali di climatizzazione “convettivi” (radiatori, ventilconvettori, UTA, etc.) che utilizzano l’aria come “fluido” per climatizzare gli ambienti.
L’uso dell’aria per climatizzare è da sempre considerata un “fluido” con complicanze importanti riguardo l’igienicità dell’ambiente e le dispersioni del calore verso l’esterno, a causa dell’elevato volume specifico dell’aria.
Per ovviare a questo inconveniente, specie negli ambienti di grandi dimensioni, i progettisti si sono ormai orientati verso la scelta di sistemi di tipo “idronici” in cui il calore viene trasmesso in ambiente in modo “radiante”.
Negli ambienti chiusi e non arieggiati, si concentrano molti inquinanti rispetto all’aria esterna, saturandosi di sostanze nocive pericolose per la salute, quali: polveri, composti organici volatili, formaldeide, muffe, batteri, virus, CO2, etc, che costituiscono un “aerosol” preoccupante ed eliminabile solo attraverso un numero elevato di ricambi ora dell’aria ambiente.
Il sistema “VENTIL-ROOM ®” descrizione dei componenti principali:
- Con sistema “Ventil-Room ®”si ottiene i necessari ricambi dell’aria ambiente con la ventilazione naturale dell’aria, in ragione della differenza della temperatura e della pressione fra l’esterno e l’interno dell’edificio

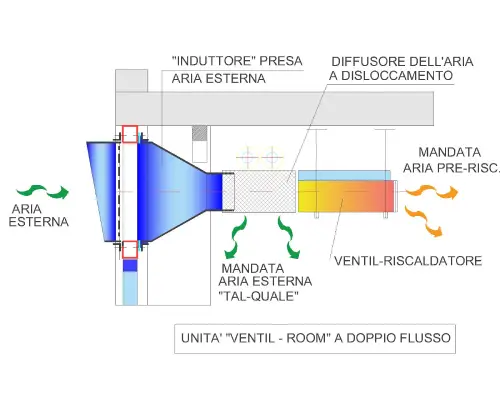

- Il sistema prevede un’apertura per la presa di aria esterna, a monte dell’induttore venturimetrico, che provvede a convogliare l’aria esterna al “diffusore dell’aria a dislocamento” per il definitivo invio in ambiente.
- L’apparecchio è posizionato in alto a metà della parete esterna, mentre le due griglie di espulsione sono poste ai due punti estremi del muro (soluzione “autonoma”)

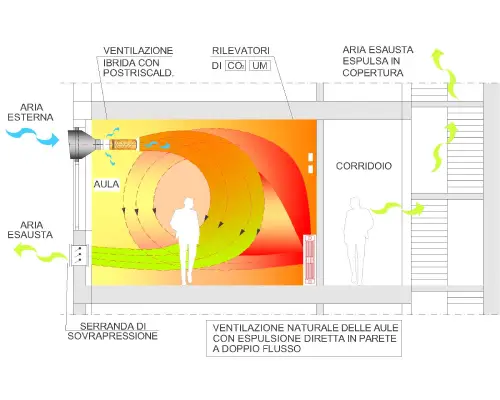

La distribuzione dell’aria fresca in ambiente, segue un percorso “unidirezionale” fino alle griglia di espulsione o di transito verso il corridoio nel caso di predisposizione per l’allacciamento successivi al sistema “Ventil-Building ®”
Attraverso il diffusore, l’aria viene distribuita in due flussi uguali ed uniformi che eseguono il lavaggio dell’intero ambiente, al termine del percorso, l’aria “esausta” viene espulsa all’esterno attraverso le due griglie poste nella parte bassa della parete.
Il sistema “Ventil-Room ®” è ad un solo “flusso d’aria” evitando qualsiasi possibilità di contatto fra l’aria esterna pulita e l’aria esausta carica di inquinanti, come avviene in genere nei sistemi con flusso incrociato “VMC”.
Con condizioni climatiche esterne sfavorevoli, che limitano la portata di ventilazione naturale dell’aria al di sotto del 50% della “portata nominale”, il sistema avvia l’unità di soccorso “ventil-riscaldatore” che provvede a ripristinare la portata d’aria di progetto
In entrambi i casi l’aria scende verso il basso, avendo un peso specifico maggiore di quella calda a contatto con le persone.
Nel caso di condizioni climatiche esterne sfavorevoli che limitano la portata di ventilazione naturale dell’aria, il sistema è munito di una unità di “soccorso” che provvede a ripristinare le condizioni nominali di esercizio del sistema.
L’unità di “soccorso”ha una valenza maggiore nel caso di “periodi pandemici” dove è necessario raddoppiare la portata d’aria di ventilazione rispetto ai “periodi normali”.
Il Sistema può funzionare in regime “autonomo”, con vantaggi importanti per l’utente che può realizzare in prima istanza, la “ventilazione naturale controllata” degli ambienti più frequentemente occupati e successivamente programmare l’investimento complessivo per la ventilazione dell’edificio.
Il sistema “Ventil-Room ®” assicura le seguenti condizioni nominali di esercizio:
- Periodo normale, con situazione ambientale senza restrizioni particolari per la sicurezza delle persone.
- Periodo speciale, con presenza di infezioni da virus o di “pandemia” generalizzata.
Nel “Periodo normale”, il sistema di ventilazione nelle aule, garantirà i seguenti parametri minimi funzionali:
- N° di ricambi dell’aria ambiente / ora: 2,4
- Portata d’aria esterna di rinnovo: 15 m3/h per persona
- Presenza massima di CO2 negli ambienti: 600 ppm.
- Umidità relativa massima: 50/55% UR.
Nel “Periodo speciale”, il sistema di ventilazione garantirà i seguenti parametri minimi di funzionali:
- N° di ricambi dell’aria ambiente / ora: 5,0
- Portata d’aria esterna di rinnovo: 30 m3/h per persona
- Presenza massima di CO2 negli ambienti: 600 ppm.
- Umidità relativa massima: 50/55% UR.
Negli edifici muniti di sistemi di riscaldamento “convettivi”, l’unità di “soccorso” può intervenire automaticamente con temperatura esterne molto basse. Con sistemi di riscaldamento “radianti”, (struttura muraria sempre calda) l’unità di “soccorso” è ferma.
Caratteristiche di esercizio del Il sistema “VENTIL-ROOM ®”:
- Il funzionamento è “regolato” per mantenere l’aria interna, pulita e priva di inquinanti
- Attivazione in “manuale” o “automatico” con programmazione “giornaliera” e “settimanale” del funzionamento
- Registrazione dei “valori” misurati

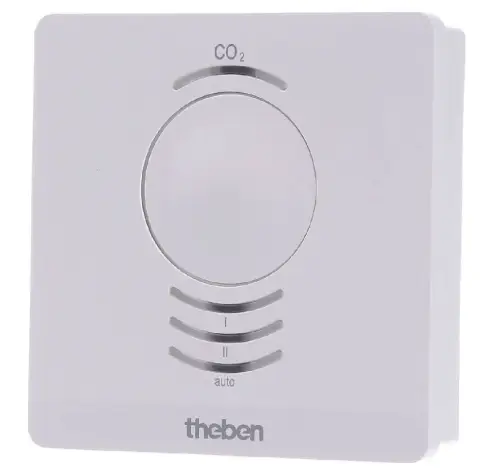

- Installazione in ambiente di “tablet” per la misurazione e registrazione delle misure
- Regolazione della portata d’aria in espulsione, tramite intervento sulle “serrande” poste in serie alle griglie di espulsione
- Relazione tecnica periodica del mantenimento delle condizioni ambientali, specie nei periodi “pandemici”

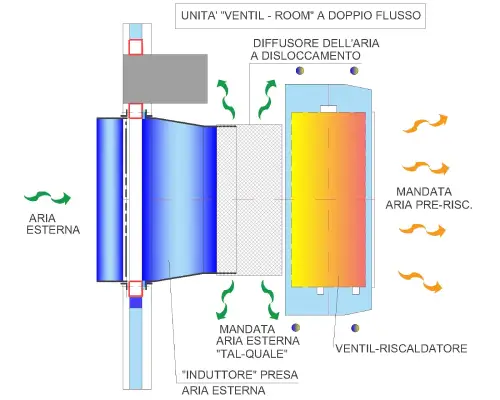

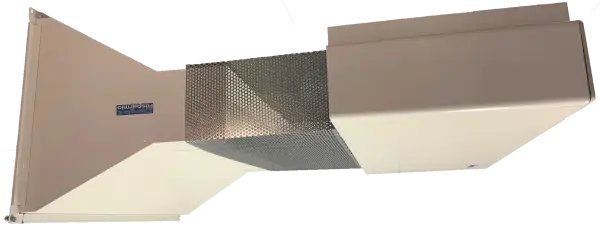

Il sistema “VENTIL-ROOM ®” descrizione dei componenti principali:
- “Presa aria esterna” con cuffia di captazione dell’aria.
- “Induttore” ad effetto “Venturi”.
- “Diffusore a dislocamento” dell’aria.
- Unità di “Soccorso”.
- “Griglie di espulsione o transito” dell’aria esausta.
Perché scegliere il sistema “VENTIL-ROOM ®”?
Il sistema “Ventil-Building ®” unisce nella stessa apparecchiatura, la “Ventilazione Naturale Controllata” e l’Unità di “Soccorso” che interviene solo nei casi speciali, quali: condizioni “termo-igrometriche” particolari, e/o nei periodi ”infettivi”, in cui si deve garantire condizioni di ventilazione più spinte.
La distribuzione in ambiente, dell’aria esterna pulita, avviene in modo uniforme ed “unidirezionale” con l’espulsione “diretta” all’esterno o transito nei corridoi con l’adozione del sistema “Ventil-Building ®”. L’espulsione dell’aria “esausta” direttamente all’esterno, esclude in modo rassicurante qualsiasi miscelazione con l’aria fresca di mandata, così come il passaggio dei due flussi nella stessa apparecchiatura di trattamento dell’aria. (vedi sistemi VMC).
E’ possibile ventilare senza il recuperatore di calore ?
Premesso che il “Ventil-Room ®” è un sistema di “Ventilazione Naturale Controllata” degli ambienti. a consumo zero di energia, tale sistema non rientra nella tipologia di apparecchiature soggette a norme specifiche.
Il sistema nel suo complesso e con la sezione di “soccorso” in funzione, soddisfa la normativa del D.P.R. 26 agosto 1993, n° 412, in quanto le caratteristiche funzionali, in termini di portata d’aria in ragione dei “gradi giorno” della zona, al numero di ore/anno di funzionamento, risultano nettamente più basse dei valori minimi, al di sotto dei quali il sistema è “esentato” dall’applicazione del “recuperatore di calore”.
Situazione sanitaria attuale nelle aule scolastiche
In vari studi pubblicati in Italia e nella CE, risulta che la qualità dell’aria all’interno delle aule scolastiche è scadente e ciò si traduce in cattive condizioni di apprendimento e di lavoro per studenti e insegnanti, con rischi maggiori per chi è affetto da allergie o asma.
Le aule scolastiche necessitano in sostanza di maggiore aria fresca rispetto ad altri locali, essendo spazi densamente occupati.
Il carico ambientale più significativo per l’aria delle aule è rappresentato da quanto emesso dai corpi di studenti e insegnanti, ossia sostanze derivanti “metabolismo” come l’anidride carbonica (CO2) e numerosi composti organici liberati nell’aria attraverso la respirazione e la traspirazione.
A ciò si aggiungono le sostanze derivanti dagli indumenti e dai prodotti per la cura del corpo, polveri fini, virus e batteri. Affinché queste inevitabili impurità non si accumulino nel locale, l’aria satura e «viziata», deve essere espulsa tramite il ricambio d’aria continuo e sostituita con l’equivalente quantità di aria fresca.
La nostra proposta, è stata sviluppata per avere la qualità dell’aria nelle aule pulita ed igienicamente corretta, ma anche di mantenere tali condizioni nei periodi difficili con presenza diffusa di virus.
